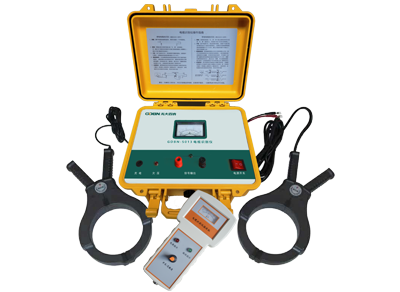

電纜識別儀 GDBN-S013

一、功能特點：

1、國內獨有的帶電/停電，定量/定性識別一體機。將帶電識別和不帶電識別功能合二為一，不僅適合停電電纜的識別與判斷，而且也適合帶電電纜的識別與判斷，操作極其簡單，使用非常方便。

2、國內獨有的直流供電識別儀，方便現場使用。

3、儀器鋰電池供電，可以連續工作5-10小時，適合野外無源現場使用。

4、該電纜識別儀與常規的識別儀不同，采用了最新的PSK通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上；接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束電纜中識別出來。因此工作性能可靠，對超長電纜也能做到準確判別，適用于各種類型的高低壓動力電纜。

5、保護電路可靠，不怕輸出短路。

6、配置4.3寸OLED彩色液晶顯示。

7、測試長度：不小于5KM

二、技術參數

發射機：

1. 最大脈沖峰值輸出電流/40A

2．脈沖重復頻率：1次/2秒

3．發射鉗閉合¢125mm

3．電源電壓：AC220V(±10%)，充電電壓：DC12V

4．重量：3kg

接收機：

1． 接收機靈敏度： 40dB

2． 接收鉗閉合¢125mm

3．電源：兩節1.5v的5號電池：（可選配3.7v充電鋰電池供電)

4．重量：0.2kg

三、設備配置：識別儀主機一臺、接收機一個、連接線兩條、接收鉗一把、發射鉗一把、電源線一條、充電器一個、說明書一本；保修卡、裝箱清單及出廠檢驗報告各一份。
