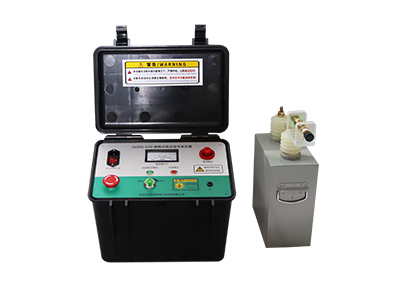

一、適用范圍

    適用于35kV及以下電纜故障測試，是電力電纜故障測試中各類高阻性、接地型和疑難電纜故障定位的必備高壓信號發生裝置，廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點，電纜故障測試種類包括各種高阻故障、閃絡性故障、低阻接地故障等。

    二、功能特點

   1.設備緊湊型設計。

   2.實時高壓動態顯示。

   3.工作狀態直觀顯示。

   4.性能穩定，箱體采用工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單。

   5.專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定。

   三、技術參數

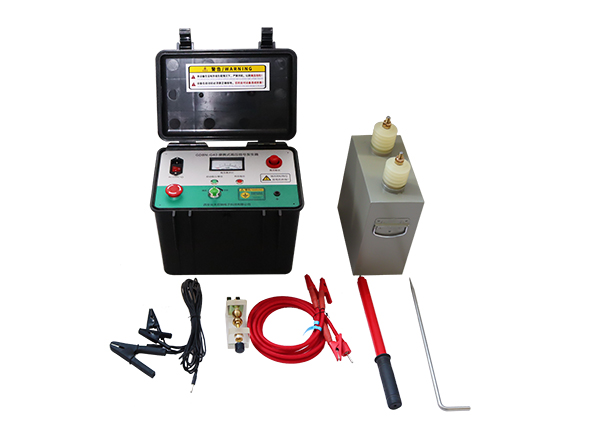

   三、操作面板

  （1）電源插座及電源開關：AC 220V ±10%,50Hz電源輸入端口，按下紅色船型開關接通電源。

  （2）指針式高壓表實時顯示當前高壓升壓值。

  （3）高壓輸出：高壓輸出端口，使用專用高壓連接線纜接至電容。

  （4）啟動指示（零位）：啟動指示燈亮表示高壓在零位可以正常升壓。

  （5）升壓指示：升壓過程中點亮，當電壓達到預設電壓值或放電時，此燈變暗。

  （6）急停開關：按下斷開設備電源，旋起為啟動。

  （7）調壓旋鈕：調整預設電壓，順時針旋動升高預設電壓，逆時針旋動降低預設電壓，只有啟動控制回路后才可以設定，調壓步徑0.5kV。

  （8）系統地：儀器工作接地端口，使用組合接地線與電容、放電棒、大地連接起來。

   四、使用步驟

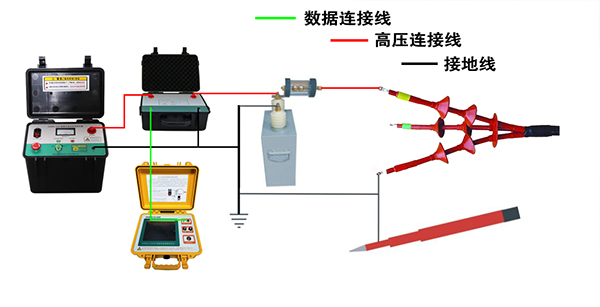

   1、連線：

   此方式為沖擊閃絡法測距或者故障精確定點時的連線方式，具體如下：

   首先，使用組合接地線，以電容為出發點，分別接至儀器地端口、放電棒、系統地、鎧裝（相對地故障接鎧裝或系統地、相對相故障接另一相），注意：必須使用專用組合接地線可靠連接，否則影響設備穩定性能，組合接地線不允許有懸空；

接著連接高壓線纜，從設備高壓端口至電容另一極、從球隙至故障電纜；最后仔細檢查連線是否有誤，檢查無誤后插上電源線。
