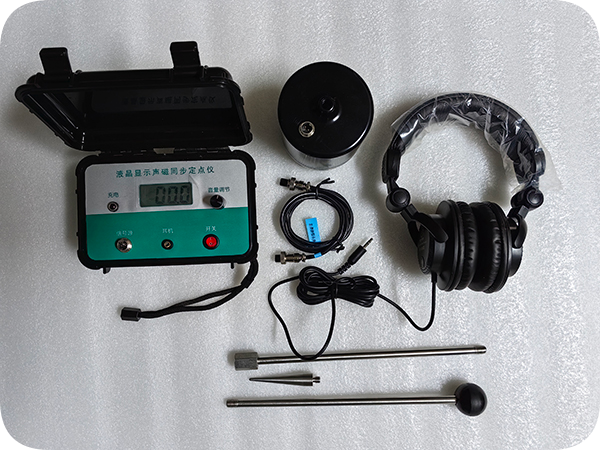

一、液晶顯示聲磁同步定點儀概述：



       GDBN-D20定點儀采用聲磁同步法對電纜的高阻故障進行精確定位。主要特點表現為通過電磁波的起始點和故障點產生的聲波的起始點的時間差值在故障點附近進行故障點精確定位。定點時以看聲磁標志，測聽聲音為主。電路采用數字濾波技術，可以最大限度排除環境電磁和聲音雜波干擾。聲音清晰，判斷準確。
本儀器的另一顯著特點是結構緊湊、小巧、模塊化，采用了高阻靜耳機監聽高壓擊穿放電信號，便于攜帶，功能強大。

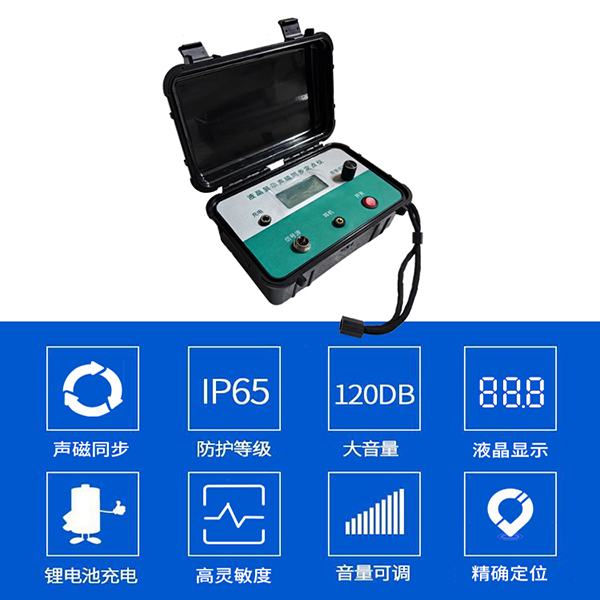

二、液晶顯示聲磁同步定點儀技術指標

3吋LCD液晶顯示屏.
聲磁波形同步顯示
定點靈敏度1mV（1KHz信噪比4:1)
聲磁同步法精確定點精度: ±10cm
電磁法精確定點精度：1m。
7.4V 2000ma鋰電供電
使用環境條件：-10～50℃ 90% RH
重量：1Kg

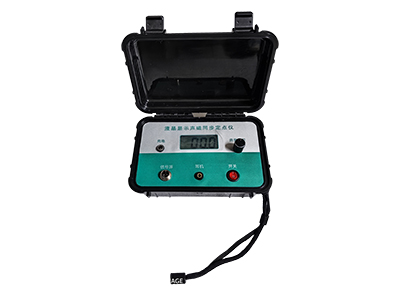

三、液晶顯示聲磁同步定點儀儀器面板介紹

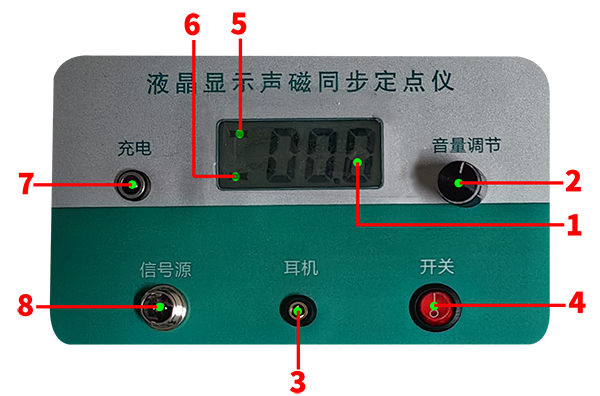

圖1  液晶顯示聲磁同步定點儀面板示意圖

1、距離顯示：實時顯示故障距離；
2、音量：調節擴音器音量的大小；
3、監聽耳機：儀器選用直徑為5mm的靜噪擴音器；
4、電源：按下電源鍵，開機測試。
5、磁波標志：施加高壓擊穿電纜故障過程中會產生電磁波，電波標志閃爍；
6、電波標志：外部聲音會觸發電波標志閃爍；
7、充電：當設備供電不足時請及時充電；
8、探頭：將拾音探頭的雙芯連接線分別接入主機探頭插孔和探頭的插孔；
