如圖 1 所示，這是一個直埋電纜的開放性接地故障，AB 是線芯，A'B'是金屬護層，故障點F'處已經裸露對大地，當把護層A'和B'兩點接地線解開后，從A端向電纜和大地之間加人高壓脈沖信號，那么在F'點的大地表面上就會出現喇叭形的電位分布，用高靈敏度的電壓表在大地表面測兩點間的電壓，在故障點附近就會產生圖2所示的電壓變化。在電壓表插到地表上的探針前后位置不變的情況下，在故障點前后表針的擺動方向是不同的，以此就可以找到故障點的位置，并且在測試時可根據電壓表表針的擺動方向，得出故障點所在位置的方向，給故障定點工作帶來很大的便利。

圖1 跨步電壓法故障定點的接線

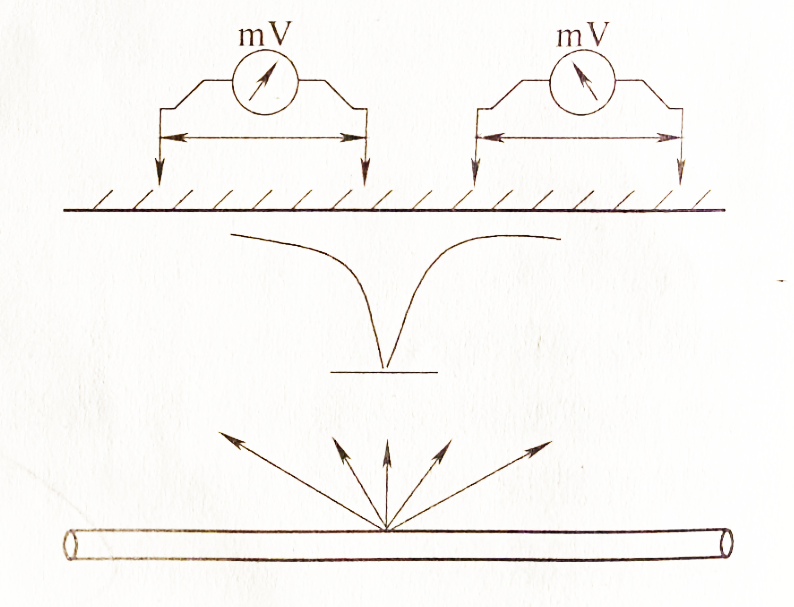

圖2 地面電位分布圖

圖2 地面電位分布圖

3. 注意事項

1)跨步電壓法只能測試直埋電纜的開放性接地故障，不能用于探測非開放性的和其他敷設方式的電纜故障。

2)加電壓時是在故障相和大地之間加脈沖電壓，護層兩端的接地線一定要解開。
3)加電壓時金屬護層是瞬間帶高壓的，護層表面其他被破壞的地方也可能會在地表上產生跨步電壓分布，所以用跨步電壓法進行故障定點時，一定要參照測得的故障距離，否則找到的地方將可能不是真正的故障點。

4)根據跨步電壓原理，生產出了許多形式的儀表，其中以能顯示故障點方向的為最佳。但不管何種表現形式，測試時插到地表上的電壓表的探針前后位置不能有變化，測試時一定要注意這一點。
