在向故障電纜中加高壓脈沖信號使故障點放電時，故障點處會產生聲音信號，同時放電電流會在電纜周圍產生脈沖磁場信號;通過感應線圈和振動傳感器，用現代微電子技術可以把脈沖磁場信號和聲音信號記錄下來;如果在記錄磁場信號的同時觸發人器接收外界聲音信號，由于磁場信號是電磁波，傳播速度極快，一般從故障點傳播到儀器探頭放置處所用的時間可忽略不計，而聲波的傳播速度則相對慢得多(傳播時間為毫秒級)，這樣同一個放電脈沖產生的聲音信號和磁場信號傳到探頭時就會有一個時間差，其值就能代表故障點距離的遠近，找到時間差最小的點，就是故障點的正上方，換句話說，探頭所對應的下方就是故障點。

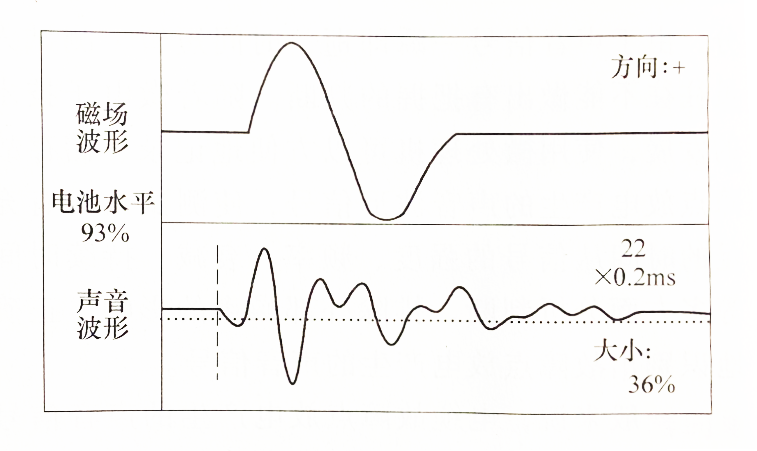

利用現代技術，可以同時把聲音信號波形和磁場信號波形在同一屏幕上顯示出來，圖 1 所示的就是聲磁同步法查找故障點的屏幕顯示。屏幕上半部分顯示磁場波形，下半部分顯示聲音波形;通過磁場波形的正負查找電纜的路徑，使測試人員定點時不至于偏離電纜;由于在接收到脈沖磁場后和接收到放電聲音前的這段聲磁時間差內，外界是相對安靜的，這段時間內的聲音波形近似為直線，直線的長度就代表時間差的長短。如圖 1 所示，放電聲音波形前面的(虛光標左邊的)直線部分代表的就是聲磁時間差，通過比較這段直線的長短就可以查找到故障點;這段直線最短時，探頭所在位置的正下方就是故障點。

需要注意的是:由于周圍填埋物不同以及埋設的松軟程度不同等原因，很難確切知道聲音在電纜周圍介質中的傳播速度，所以不太容易根據磁、聲信號的時間差，準確地知道故障點與探頭之間的距離。

圖1 聲磁同步法定點的液晶顯示

3.各種故障形式的接線方式

用聲磁同步法進行故障定點的必要條件是:測試探頭必須接收到脈沖磁場信號和故障點放電的聲音信號。

由于用聲磁同步法進行故障定位時，是通過先接收到的脈沖磁場信號觸發儀器后，開始接收記錄地下傳來的聲音信號的。所以對故障電纜進行施加脈沖電壓使故障點放電時，故障電纜能否發出較強烈的、能被儀器接收到的脈沖磁場信號，是能否繼續進行故障定點的前提。那么連接高壓信號發生器對故障電纜施加沖擊電壓時，在接線方式上一定想辦法使金屬護層參與到放電的兩者之間，護層兩端的接地線要接好，這樣在電纜的周圍，就能收到比較強的脈沖磁場信號。

(1)單相或多相接地故障這種故障占6kV及以上等級電纜主絕緣故障的95%以上。接地故障的沖擊高壓是加在故障相與電纜的金屬護層之間的，故障間隙放電產生的振動，通過護層傳到了地面上，容易被接收下來;多相接地時，雖然相間也有故障，也要把沖擊高壓加在故障相與金屬護層之間，不應加在兩相之間。

(2)相間故障 6kV及以上等級的電纜幾乎不存在這種故障，低壓電纜中這種故障相對多一些，但大部分是發生在芯線和零線之間。相間故障時，沖擊高壓加到兩故障相之間，故障間隙放電產生的振動被電纜外絕緣層和金屬護層屏蔽，地面受到的地震波較弱;有金屬護層的低壓電纜，運行時金屬護層兩端一般不接地，也不裸露出來故障測試時要把金屬護層露出來，并同位于低電位的那一相(一般為零相)連接后再和工作地連接到一起，以保證電纜能產生較強烈的脈沖磁場信號。

(3)開路故障開路而不接地的故障極少發生。對這類故障測試時，要在對端把故障相和電纜金屬護層連接并接到工作地上，使沖擊高壓加在故障相與電纜金屬護層之間，把故障當成閃絡性故障測試。因?yàn)殡娎|絕緣和護層阻隔了開路間隙放電的機械振動，地面上接收到的地震波較弱。如果電纜開路的同時又發生了接地現象，可參照（1）來處理。
