電纜故障測試儀的測距方法（二）
時間: 2022-12-07 09:37
瀏覽次數：
對低壓脈沖反射波形的理解 (1)開路故障波形 1)開路故障的反射脈沖與發射脈沖極性相同，如圖 2 所示。 圖2電纜故障測試儀低壓脈沖開路波形 a)電纜 b)波形 2)當電纜近距離開路或儀器選
對低壓脈沖反射波形的理解
(1)開路故障波形
1)開路故障的反射脈沖與發射脈沖極性相同，如圖 2 所示。

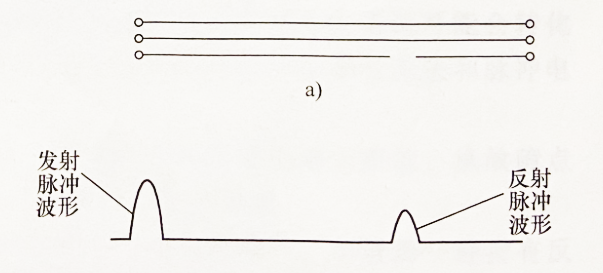

圖2 電纜故障測試儀低壓脈沖開路波形
a)電纜 b)波形
2)當電纜近距離開路或儀器選擇的測量范圍為幾倍的開路故障距離時，儀器就會顯示多次反射波形，每個反射脈沖波形的極性都和發射脈沖相同，如圖3 所示。
圖3 電纜故障測試儀低壓脈沖開路波形的多次反射
a)電纜 b)波形
(2)短路或低阻故障波形
1)短路和低阻故障的反射脈沖與發射脈沖極性相反，如圖4 所示。

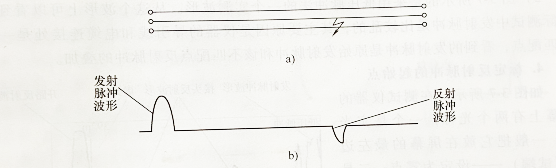

圖4 電纜故障測試儀低壓脈沖短路或低阻波形
a)電纜 b)波形
2)當電纜發生近距離短路或低阻故障時，或者儀器選擇的測量范圍為幾倍的短路或低阻故障距離時，儀器就會顯示多次反射波形。其中第一、三等奇數次反射脈沖的極性與發射脈沖相反，而二、四等偶數次反射脈沖的極性則與發射脈沖相同，如圖5所示。

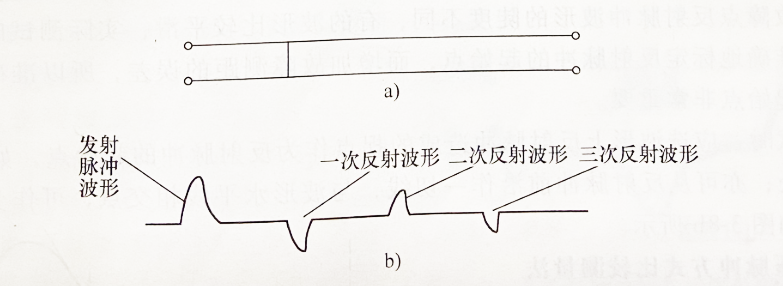

圖5 電纜故障測試儀低壓脈沖短路或低阻波形的多次反射
a)電纜 b)波形

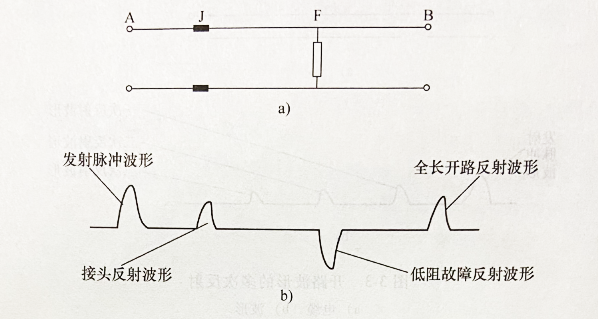

圖6 電纜故障測試儀典型的低壓脈沖反射波形
a)電纜結構(b)波形
a)電纜 b)波形
(3)典型的低壓脈沖反射波形
1)圖6所示的是低壓脈沖法測得的理論上典型的故障波形。這里需要注意的是當電纜發生低阻故障時，如果選擇的范圍大于全長，一般存在全長開路波形;如果電纜發生了開路故障，全長開路波形就不存在了。
圖6 電纜故障測試儀典型的低壓脈沖反射波形
a)電纜結構(b)波形
