電纜識別儀操作指南（帶電電纜識別）
時間: 2022-11-12 09:28
瀏覽次數：
電纜識別儀 是用于將某一特定電纜從一束電纜中識別出來的專用儀器。 電纜識別儀 是采用最新的通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電

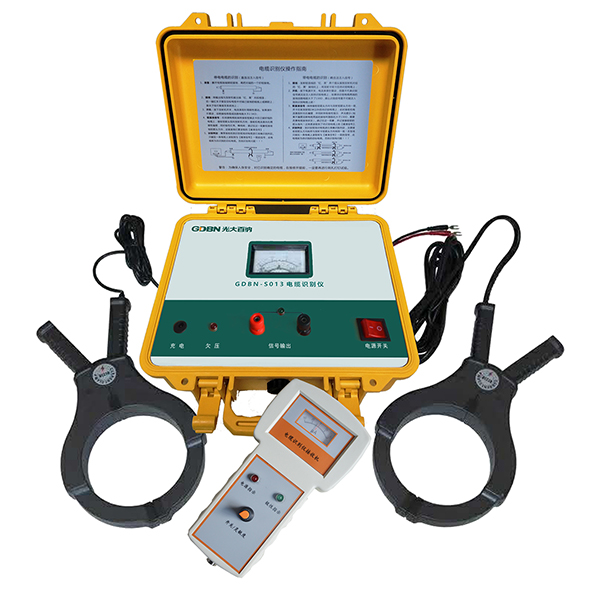

電纜識別儀是用于將某一特定電纜從一束電纜中識別出來的專用儀器。
電纜識別儀是采用最新的通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上；接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束電纜中識別出來。
而我們如何實現電纜識別儀的帶電電纜識別呢？
帶電電纜識別接線示意圖
電纜識別儀是采用最新的通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上；接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束電纜中識別出來。
而我們如何實現電纜識別儀的帶電電纜識別呢？
帶電電纜的識別（耦合法注入信號）
1、發射機接線：發射鉗連線的“紅、黑”兩個插頭接到發射機對應的“紅、黑”接線柱上；將發射卡鉗卡在待識別電纜上。
2、開機：打開發射機電源開關，表針會擺動滿刻度的2/3左右，但是不代表識別信號就完全注入到待識別電纜上；如果待識別電纜兩端的接地回路電阻大于了130Ω，那么識別信號是不可能注入到待識別電纜上的！
3、基準信號的讀取：將接收鉗卡在距發射鉗2米以外的待識別電纜上（這時接收卡鉗上的箭頭→有嚴格的要求，其箭頭一定要與發射卡鉗上的箭頭指向保持一致）。此時接收機電流表指針一定是向右偏擺并同時伴有極性指示聲光提示。請記住這一現象，并記準接收卡鉗的箭頭指向！這就是讀取到了待識別電纜上的【基準信號】。（如果不偏擺說明電纜兩端的接地環路阻抗大于130Ω，需要改善電纜接地狀況。）
4、識別判定：攜帶接收機到識別現場對電纜進行準確識別判定，注意接收卡鉗箭頭方向始終與發射卡鉗箭頭方向保持一致！而且在現場只能在一條電纜上讀取到與【基準信號】一致的信號，此電纜即為待識別的目標電纜。否則識別有問題！！！
帶電電纜識別接線示意圖
