低壓電纜開路故障的探測案例（八）
時間: 2022-10-30 11:30
瀏覽次數：
在向低壓電纜中施加高壓脈沖時，一定要注意電纜的絕緣材質，電壓要一點一點地也往上加，能得到比較好的放電波形就行
一、故障線路情況描述及故障性質診斷
線路名址:溫馨家園小區 電壓等級:380V
絕緣類型:PVC 絕緣 電纜全長:150m
電纜敷設情況如圖2-8-1所示。此電纜是為建筑作業供電的低壓電纜，沿道路直埋敷設，中間沒有接頭。運行時發生跳閘使供電中斷，用兆歐表測試后確定為電纜發生故障。
圖2-8-1電纜敷設示意圖
測試人員到達現場后，用萬用表測試三相對零線的電阻為:A相15kΩ，B相50kΩ，C相30kΩ。又進行連續性測試，發現A相、零相不連續。判定電纜發生了多相開路并多相高阻接地故障。
二、電纜故障測試儀器
三、電纜故障測距與定位過程

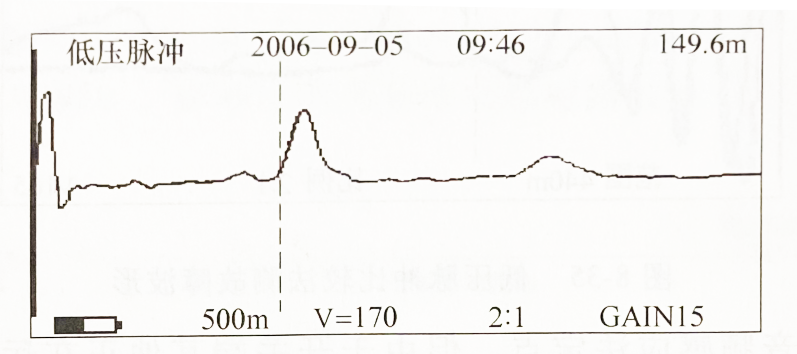

在配電室，首先通過B、C相間測得電纜全長為149.6m，如圖2-8-2所示，和資料基本相符。
圖2-8-2電纜全長波形

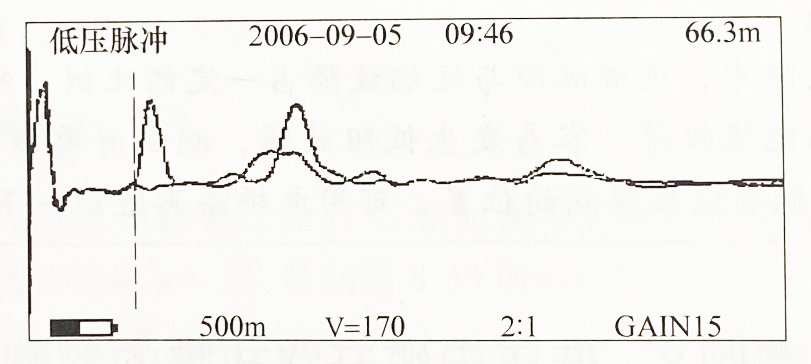

然后用低壓脈沖比較法，把A、C相間的低壓脈沖波形和B、C相間的低壓脈沖波形比較后，得故障距離為 66.3m，如圖 2-8-3 所示。
圖2-8-3 低壓脈沖比較法測故障波形

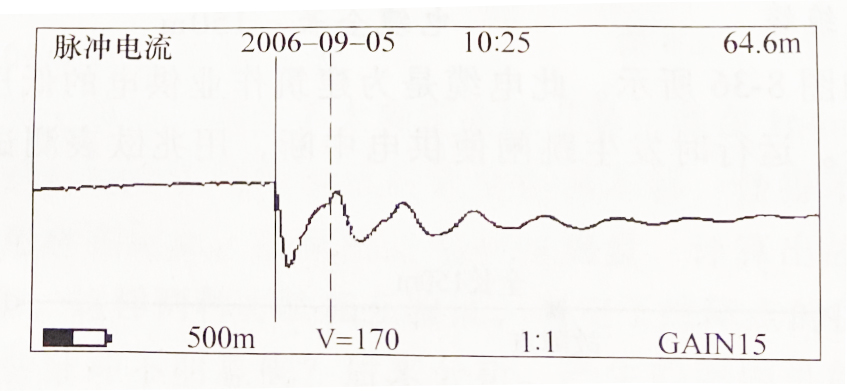

再用脈沖電流法測試，通過向A相和零相之間施加高壓脈沖信號，故障點放電后測得故障距離為 64.6m，如圖 2-8-4 所示。測試時，由于電纜較細，材質一般，向電纜中施加的脈沖電壓從1.5kV逐漸提高，提到至3kV時，才得到3比較好的放電波形。
圖2-8-4脈沖電流故障波形
根據用戶資料提供的路徑，攜帶D30到65m附近定點，很快就找到了聲磁時間差最小的位置(29x0.2ms)，確定為故障點的位置。由于現場土質較松軟，聲磁時間差比較大，剛開始時還不太相信會有如此大的時間差。
測試體會:
雖然按常規理論說，只要是電維纜中有放電的故障點，電纜的兩端正常接地，高壓脈沖一般就不會傷害電纜。但在在向低壓電纜中施加高壓脈沖時，一定要注意電纜的絕緣材質，電壓要一點一點地也往上加，能得到比較好的放電波形就行，電壓沒必要加太高。如果擔心放電的聲 音太小，不利于定點，可以增大電容容量。
