低壓電纜短路故障檢測案例（五）
時間: 2022-10-19 11:35
瀏覽次數：
電纜故障檢測時，低阻故障最好先選用低壓脈沖比較法測量故障距離，然后用脈沖電流法驗證一下。
一、故障線路情況描述及故障性質診斷
線路名址:上海楊浦煤氣廠 電壓等級:380V
絕緣類型:PVC絕緣 電纜全長:160m
電纜運行中發生接地故障，用兆歐表測量對地絕緣電阻為:A相對地為5MΩ，B相對地為0，C相對地為∞;用萬用表測試B相對地為1Ω，確診電纜發生了單相低阻接地故障。測量中，使兩端終端頭 A、B、C 三相尾線同其他設備斷開，中性線未拆。電纜敷設情況如圖5-1所示。

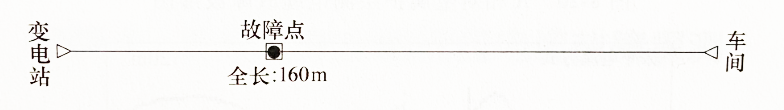

圖5-1電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在變電站端，用低壓脈沖法通過C相對金屬護層測電纜的全長，全長波形如圖5-2 所示，在160m/μs 的波速度下，電纜全長為152m，現場沒有根據實際全長調整波速。
用低壓脈沖法通過B相對金屬護層測試，得如圖5-3所示的波形，把B相對金屬護層和C相對金屬護層的低壓脈沖波形比較后，得如圖 5-4所示的波形，在160m/μs的波速度下，測得故障距離為64m。
用GDBN-G60在B相和金屬護層之間加高壓脈沖信號，把電壓升到4000V時，故障點充分放電，得到如圖5-5所示的脈沖電流波形，驗證了故障點在距離變電站60多米地方的低壓脈沖測距結果。從波形上可以看到，由于測試范圍較大，波形顯示為近距高波形，同時測試時增益調節得略大，使波形不容易理解。
圖5-2 電纜全長波形

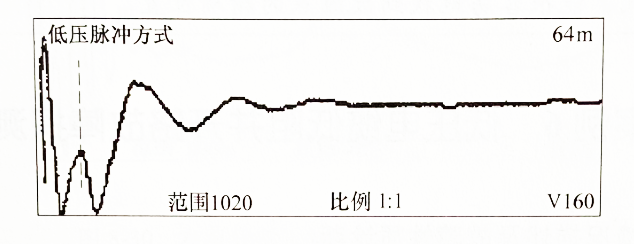

圖5-3 低壓脈沖法測電纜故障波形

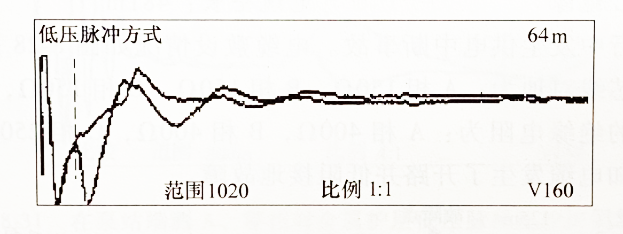

圖5-4 低壓脈沖比較法測電纜故障波形

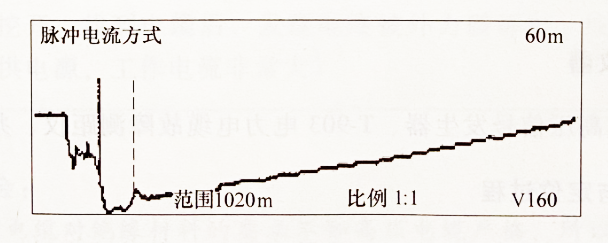

圖5-5 脈沖電流法測電纜故障波形
充分考慮預留后，丈量到 64m位置處，進行精確定點。由于故障電阻很小，放電聲音很弱，用聽音器聽不到放電聲音，后改用GDBN-D30磁步法定點，通過看聲音形的方法，看到了故障點放電的幅值很小的聲音波形，找到了故障點的精確位置，此時通過耳朵仍然聽不到故障點放電的聲音。挖出電纜后，發現電纜本體上有一個1~1.5cm 的垂直小洞，周圍土壤干燥，判斷為外力損壞造成的故障。
測試體會:
1.低阻故障最好先選用低壓脈沖比較法測量故障距離，然后用脈沖電流法驗證一下。由于低壓脈沖法測試的精度較高而可靠性不如脈沖電流法，所以，當兩者測得的距離差不多時，就以低壓脈沖比較法測得的距離為準，否則，就以脈沖電流測得的為準。
2.由于習慣，故障定點時總喜歡用聽音器的聲測法定點，但在外部環境比較嘈雜、故障點在水泥地坪下或故障點放電聲音很小時，通過人的耳朵很難分辨出故障點的放電聲音，所以，故障定點最好選用聲磁同步定點法，通過用儀器識別聲磁時間差的方式，能很容易地找到故障點的精確位置。
