放電后絕緣恢復的低壓電纜故障探測案例
時間: 2022-10-15 10:28
瀏覽次數：
.當某一故障相不容易放電時，可選擇對其他故障相進行加壓擊穿放電;對于低壓電纜，由于絕緣層比較薄，放電電壓不能過高，放電不充分是常見的事
一、故障線路情況描述及故障性質診斷
線路名址:上海煤氣廠 電壓等級:380V
絕緣類型:油浸紙絕緣 電纜全長:185m
該電纜已投運幾十年，運行中發生故障并中斷供電。將電纜線路兩端終端頭同其他設備斷開后，經對地絕緣測量:A相500Ω，B相2kΩ，C 相 20kΩ，零相1kΩ，判電纜發生了多相對地故障。電纜敷設情況如圖 2-14所示。

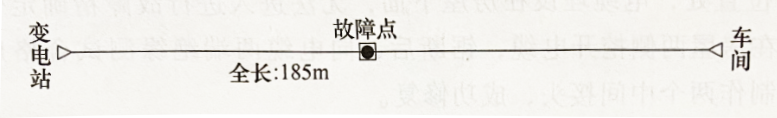

圖2-14電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在變電站端，通過A相對金屬護層用低壓脈沖法測全長為188m，如圖2-15所示。

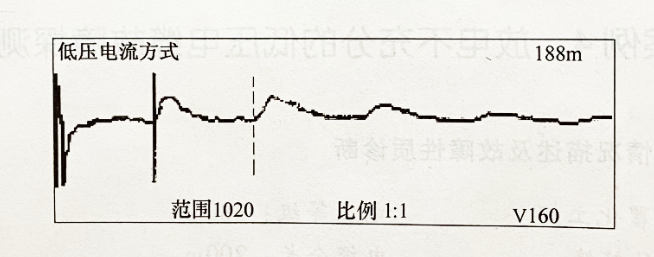

圖2-15 A相對金屬護層測電纜全長波形
再通過向B相對金屬護層之間施加沖擊高壓后發現，電壓表只回擺兩次后就擺動很小了，用兆歐表對B相復測后發現絕緣電阻升高至正常值，也就是說故障點只放了兩次電，然后絕緣就恢復了。放電期間用T-902得到了如圖2-16所示的脈沖電流波形，但由于增益調整得太大，無法分析。通過C相對金屬護層進行長時間的沖擊放電后，得到如圖 2-17所示的波形，判斷在距變電站端80m的位置有故障，但放電波形還是很亂，說明放電仍不太充分，但放電電壓已經提到高壓發生器的最大值。

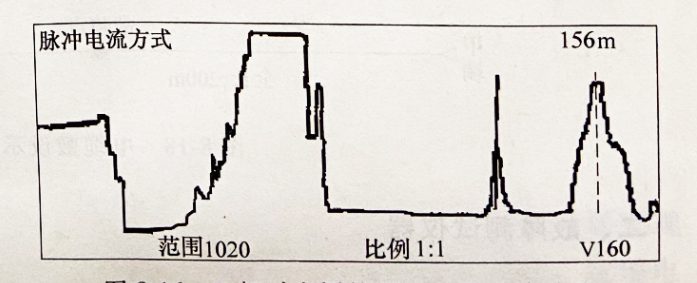

圖2-16 B相對金屬護層測電纜故障波形

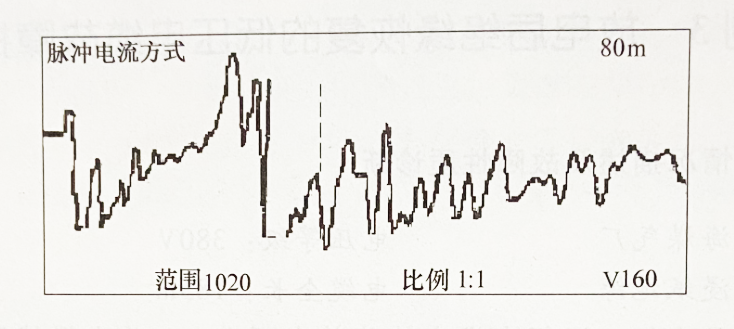

圖2-17C相對金屬護層測電纜故障波形
在80m的位置處，電纜埋設在房屋下面，無法進入進行故障精確定位，也無法挖開修復，于是在房屋兩側挖開電纜，鋸斷后，向電纜兩端絕緣測試合格后，重新敷設了一段電纜并制作兩個中間接頭，成功修復。
測試體會:
1.當某一故障相不容易放電時，可選擇對其他故障相進行加壓擊穿放電;對于低壓電纜，由于絕緣層比較薄，放電電壓不能過高，放電不充分是常見的事。
