電纜敷設情況如圖35-1所示，此電纜是從電廠六號機組升壓變壓器到高壓輸出母線的一段連接電纜，電纜在運行中發生接地跳閘事故，用兆歐表測試三相對地絕緣電阻為:BC相對地為，A相對地為0，用萬用表測試A相對地電阻為2MΩ，診斷該電纜發生了單相高阻接地故障。

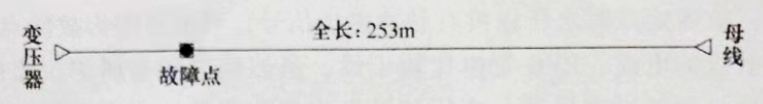

圖35-1電纜敷設示意圖

二、電纜故障測試儀器

GDBN-G60一體化高壓信號發生器、GDBN-C2000電力電纜故障測距儀、GDBN-D30電纜故障定點儀、GDBN-OH01多次脈沖耦合器、兆歐表、萬用表等。

三、電纜故障測距與定位過程

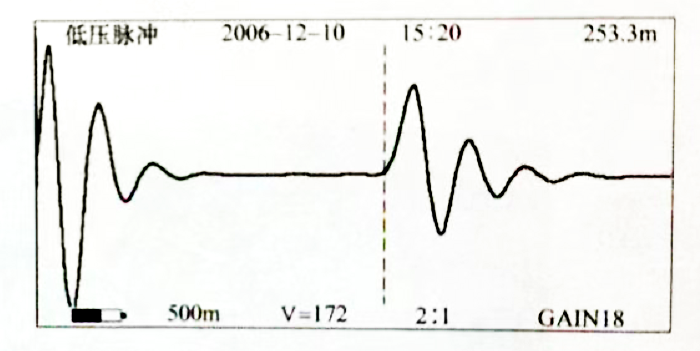

在母線排連接處，通過A相對金屬護層用GDBN-C2000的低壓脈沖法測得電纜的全長為253.3m，波形如圖35-2 所示，和資料相符。

圖35-2 電纜全長波形

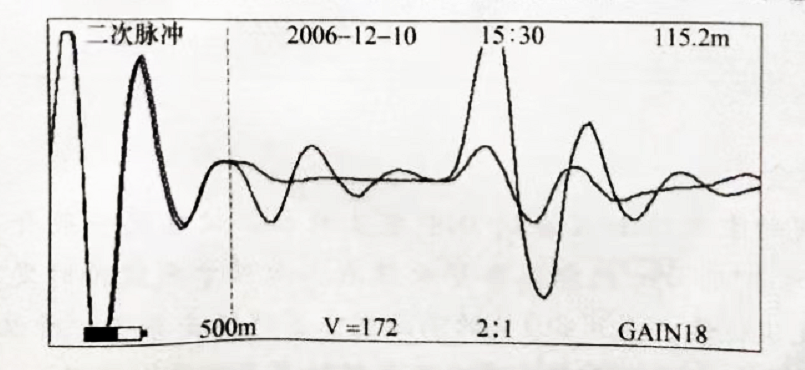

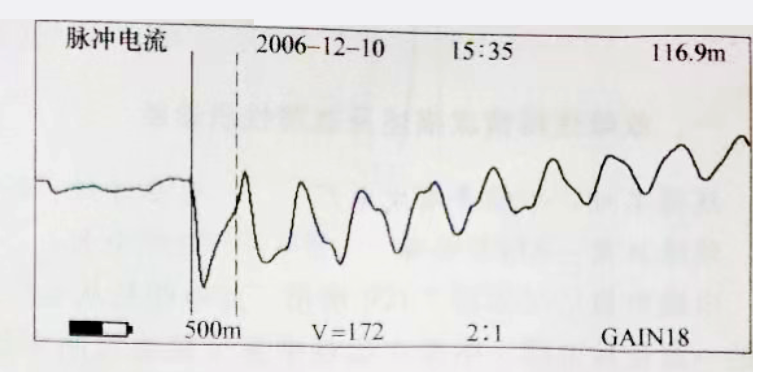

然后把GDBN-G60一體化高壓信號發生器、GDBN-D30電纜故障定點儀、GDBN-OH01多次脈沖耦合器組合連接后，通過A相對金屬護層用二次脈沖法測試，得到圖35-3所示的二次脈沖波形，測得電纜的故障距離115.2m。為了驗證二次脈沖測得的距離，撤下 GDBN-OH01多次脈沖耦合器，又用脈沖電流法測試，得到圖 35-3所示的脈沖電流波形，故障距離為116.9m。綜合分析后，認為故障點應該在115 m的地方。

圖35-3 二次脈沖法測試電纜故障波形

用GDBN-G60一體化高壓信號發生器向電纜的故障相和金屬護層之間施加周期性的高壓脈沖，攜帶GDBN-D30電纜故障定點儀到115m附近進行定點時發現，儀器接收不到脈沖磁場信號，把對端的金屬護層同工作地直接連接后，仍然接收不到脈沖磁場信號。于是只好用聲測法沿電纜的路徑到115m附近尋找故障點，最后在一道路上聽到了故障點放電的聲音，移動探頭后找到了放電聲音最大的點。挖開后，破開PVC 管，看到了開放性的故障點。

圖35-4脈沖電流法測試電纜故障波形

事后分析:故障定點時之所以沒有脈沖磁場信號，可能是因?yàn)楣收宵c(diǎn)在PVC 管內，由于電纜為新敷設的電纜，PVC 管內比較干燥，雖然線芯和金屬護層之間在故障點處放電，但和大地之間并沒有導通，高壓信號發生器從線芯輸出的電流，都從金屬護層回來了，大地上沒有電流通過;同時電纜為單芯同軸電纜，線芯電流產生的磁場和金屬護層產生的磁場幅值相同、方向相反，相互抵消，所以沒有脈沖磁場信號。

測試體會:

超高壓電纜的主絕緣如果在運行中發生故障，破壞的一般會比較嚴重，用30kV的高壓信號發生器一般都能擊穿故障點。而對于做試驗時發現的超高阻故障，只要多做幾次試驗，再用30kV的高壓發生器就能擊穿了。所以，測試超高壓電纜主絕緣故障，一般并不需要太高電壓等級的高壓信號發生器。
