故障點在電纜溝內的電纜故障探測案例（十九）
時間: 2022-08-13 20:41
瀏覽次數：
該電纜運行中發生供電中斷事故，用兆歐表測量各相對地絕緣電阻為:A相對地250kΩ，B相對地500kΩ，C相對地，診斷為多相高阻接地故障，應選用脈沖電流法測量電纜的故障距離。
一、故障線路情況描述及故障性質診斷
線路名址:上海1號分變 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:918m
該電纜運行中發生供電中斷事故，用兆歐表測量各相對地絕緣電阻為:A相對地250kΩ，B相對地500kΩ，C相對地∞，診斷為多相高阻接地故障，應選用脈沖電流法測量電纜的故障距離。電纜敷設情況如圖19-1 所示。

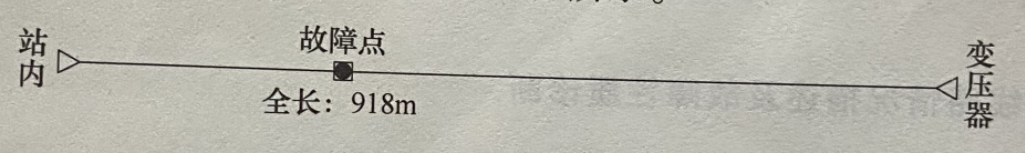

圖19-1 電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在變壓器端，先用低壓脈沖法通過C相對金屬護層測得電纜的全長為 918m，波形如圖 19-2所示，和資料相符。
圖19-2電纜全長波形

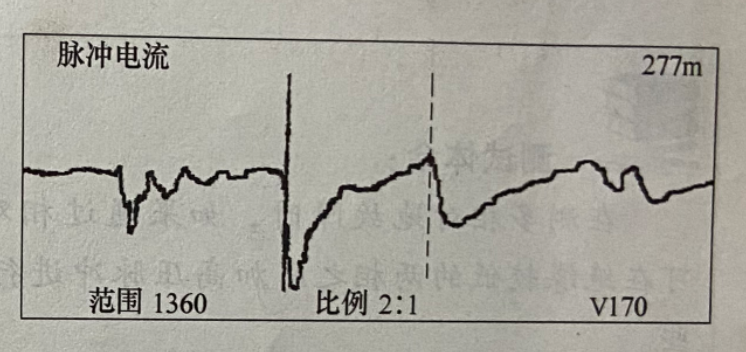

然后用高壓信號發生器向A相和金屬護層之間施加高壓脈沖，采用脈沖電流法測試，得脈沖電流波形如圖19-3所示，測得故障距離為277m。
圖19-3 電纜故障波形
到277m左右的位置定點時發現，電纜是在電20cm 左右的土或水泥，故障點放電時，由于放電的聲音信號沿電纜溝到處傳播，在地表上用聽音器測試，沿電纜溝200多米的范圍內都能聽到放電的聲音，依靠人的耳朵不能精確找到故障點，后用GDBN-D30電纜故障定點儀的聲磁同步法找到了故障點位置，打開水泥蓋板，明顯看到正在擊穿放電的故障點，破損位置肉眼可見。在電纜溝內，電纜浸泡在烏黑的液體中，該液體有腐蝕性，凡電纜浸沒的地方外護層均被腐蝕，破損處可見到銅屏蔽部分，內護層(絕緣層)也同樣受到了腐蝕。
測試體會:
故障點在電纜溝內時，放電聲音沿電纜溝傳播，在地面上很長一段范圍內都能聽到放電的聲音，但聲音振動的能量會沿最近的電纜托梁傳到大地上，用聲磁同步法可以精確找到故障點。
