高阻不易擊穿的電纜接頭故障探測案例（十二）
時間: 2022-07-24 19:04
瀏覽次數：
對這種加高壓有泄漏但不放電的故障，故障點在接頭處的可能性很大，依據測距結果找到接頭，就能排除故障。
一、故障線路情況描述及故障性質判斷
線路名址：上海兆葉公路 電壓等級：10KV
絕緣類型：XLFE絕緣 全長：1473m
圖12-2 電纜全長波形
圖12-3 電纜測試故障波形
線路名址：上海兆葉公路 電壓等級：10KV
絕緣類型：XLFE絕緣 全長：1473m
該電纜是在電纜溝內敷設的，運行中發生跳閘停電事故，用戶根據以往經驗先沿線路查詢中間接頭，結果發現在一個中間接頭附近有燒焦氣味，打開蓋板后，發覺中間接頭已燒壞，重新敷設十幾米電纜進行更換后，做電纜的預防性試驗時，發現電壓升至30kV時C相泄漏仍很大。電纜敷設情況如圖12-1所示。
圖12-1 電纜敷設示意圖
經用兆歐表測量C相對地絕緣電阻為71MΩ，A、B相對地均為∞。判斷為電纜發生了單相高阻接地故障。
二、電纜故障測試儀器
三、故障測距與定位過程

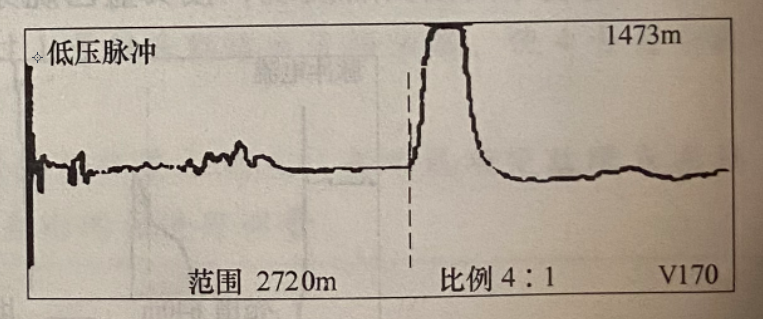

在2A1處用低壓脈沖法通過A相對金屬護層測得電纜全長為 1473m，測試波形如圖 12-2 所示，和資料相符。
圖12-2 電纜全長波形

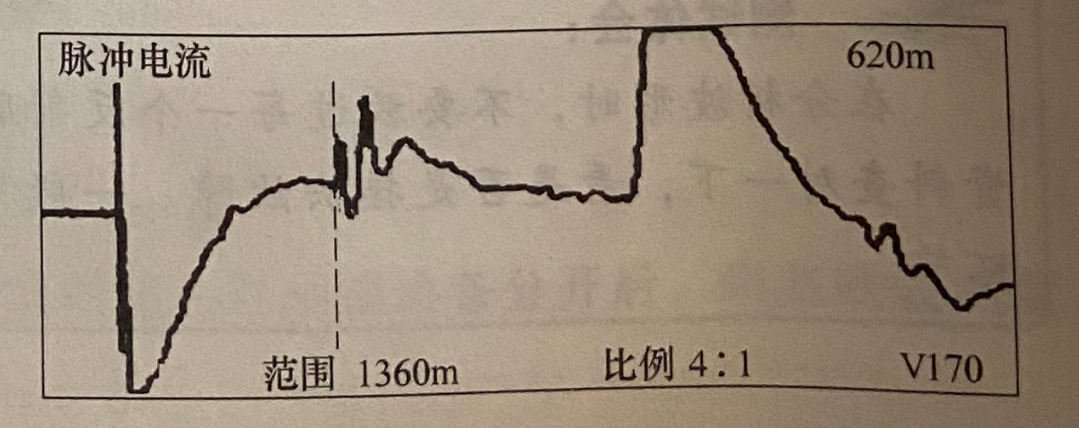

然后用脈沖電流直閃法在C相對金屬護層之間加直流電壓，電壓加到 30kV時，電纜沒有放電現象;再對C相進行沖閃測試，偶爾出現放電現象，但電壓表擺動很小，得到圖12-3所示波形，說明故障電阻很高，尚未完全擊穿。
據了解，該電纜為交聯聚乙烯絕緣電纜，但護層卻是鉛包材料，密封性很強，不易受到外力損壞。根據測試經驗，電纜可能是某個接頭進了潮氣，導致了電纜的絕緣下降。
圖12-3 電纜測試故障波形
處理這種故障的辦法一般有兩個: 一是長時間對電纜進行直流耐壓，時間一長故障點就會發熱，絕緣會繼續下降發生擊穿放電;二是加大電容的電容量，多次對電纜進行沖擊，使電纜擊穿放電。 考慮到發生器的容量和長時間的直流耐壓會傷害電纜的其他地方，同時現場也沒有其他電容可用，上述兩種方法現場都不能使用。
分析圖 12-3 所示的脈沖電流波形，在距 2A1 終端頭 620m 附近的某個接頭發生故障的可能性比較大，商議后，丈量到 620m，打開蓋板，發現 10 多米內有兩個中間接頭，見圖12-1中a、b兩接頭，用手觸摸b接頭有點熱，打開接頭后有水流出。
把接頭兩端都鋸掉一段后，用2500V兆歐表進行絕緣測量，各相都為∞，換一段電纜、做接頭、做直流耐壓合格后恢復送電。
測試體會:
對這種加高壓有泄漏但不放電的故障，故障點在接頭處的可能性很大，依據測距結果找到接頭，就能排除故障。
