專業電纜故障測試技術人員到達現場后，先用兆歐表測試三相對地絕緣電阻為: A、B 相對地∞、C 相對地 10MΩ，診斷此電纜發生了單相高阻接地故障，選擇用脈沖電流法測距。同時通過資料獲知電纜全長 1730m，分別在158m、418m和1250m處有接頭，其他處至少還有一個接頭，但地點不明。電纜敷設情況如圖 7-1所示。

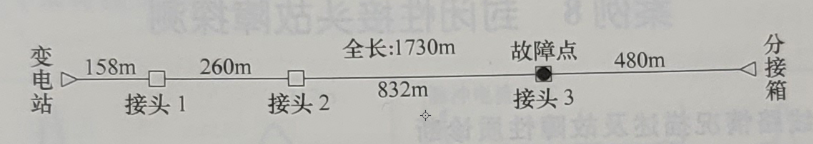

圖7-1電纜敷設示意圖

二、電纜故障測試儀器

GDBN-G60電纜測試高壓信號發生器、GDBN-C2000電力電纜故障測距儀、2500V兆歐表等。

三、故障測距與定位過程

在變電站內，選擇172m/μs的波速度，通過A相對金屬護層，用低壓脈沖法測得電纜全長為1731m，測試波形如圖7-2所示，同時測得1250m處有一接頭，波形如圖7-2所示。在158m與418m處，接頭波形也十分明顯，波形圖沒有記錄。

通過高壓信號發生器向C相和金屬護層之間施加高壓脈沖信號，用脈沖電流法測得故障距離為1238m，測試波形如圖7-3所示。

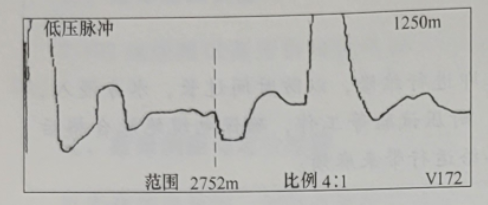

圖7-2電纜接頭波形

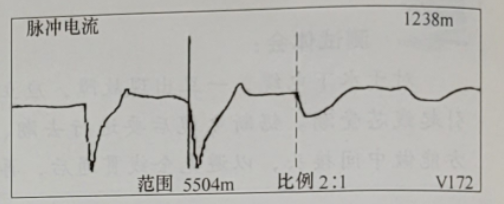

圖7-3脈沖電流法測試故障波形

圖7-3 脈沖電流法測試故障波形

因1238m處和1250m處的接頭距離差不多，而用脈沖電流法測試時選擇的范圍較大，為5504m 的范圍，在這個范圍時，每移動一個光標，所代表的距離為16m，測得距離的誤差可能較大。綜合分析后，認為故障點應該在1250m的接頭處。到該處巡查后發現，該接頭在電纜井內，在離電纜井幾米外的地方就能聽到電纜井內放電的聲音，于是確定為接頭故障。重做接頭后，恢復供電。

測試體會:

這是一個典型的接頭故障測試案例。在測得的故障距離和接頭距離差不多時，應首先考慮該接頭，如果知道接頭的具體位置，可以直接到該接頭處去定點，這樣可以減少工作時間。
