高壓電纜主絕緣故障測試案例 （一）
時間: 2022-06-22 18:06
瀏覽次數：
案例1單相接地故障探測 一、故障線路情況描述及故障性質診斷 線路地址:上海漕6 電壓等級:10kV 絕緣類型:油浸紙絕緣 電纜全長:692.6m 如圖 7-1 所示，電纜為直埋敷設，中間有五個接頭。
案例1單相接地故障探測
一、故障線路情況描述及故障性質診斷
線路地址:上海漕6 電壓等級:10kV
絕緣類型:油浸紙絕緣 電纜全長:692.6m
如圖 7-1 所示，電纜為直埋敷設，中間有五個接頭。電纜在運行時發生故障，在變電站內用兆歐表測量絕緣電阻，A相為∞，B相為5kΩ，C相為∞，由此確定電纜發生了單相高阻接地故障。

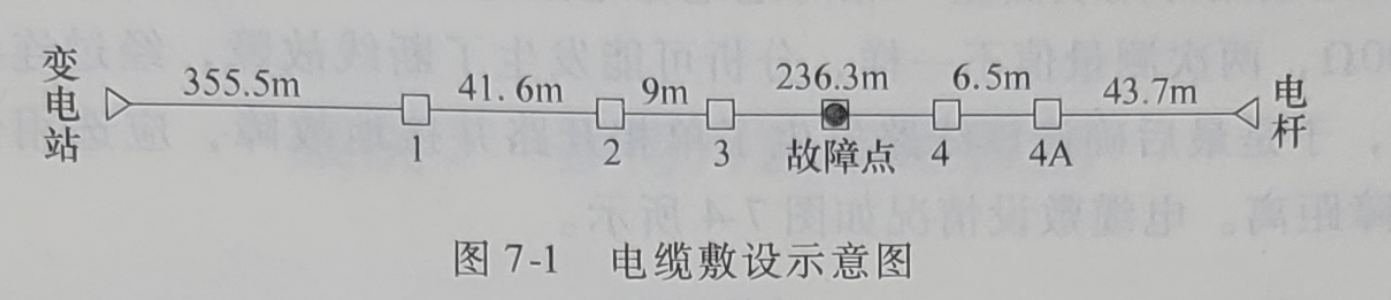

圖7-1電纜敷設示意圖
二、電纜故障測試儀器
GDBN-G60高壓信號發生器、C2000電力電纜故障測距儀、D30電纜故障定點儀、兆歐表、萬用表等。
三、故障測距與定位過程
在變電站端，通過A、B相之間用低壓脈沖法測試，調整波速度至 162m/μs 后，測得電纜全長為692m，如圖7-2 所示，跟資料相符
在變電站端，通過B相和金屬護層之間用脈沖電流法測試，測得圖 7-3所示的波形，故障距離為617m;核對資料得知故障點可能在4號中間接頭附近，經過T-502 故障定點儀聲磁同步法定點，在3號至4號中間接頭之間找到故障點。查其原因，發現故障點在電纜本體上，可能是電纜敷設時損傷，運行日久絕緣發生劣化，最后導致產生接地故障。

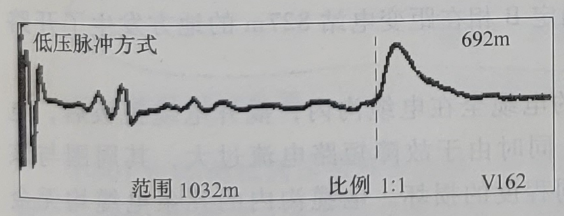

圖7-2 A、B相間測電纜全長波形

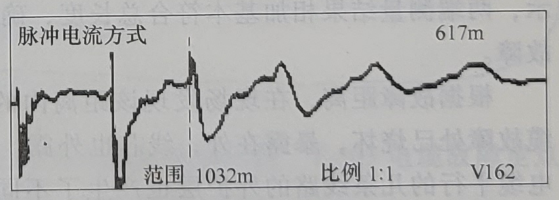

圖7-3電纜故障波形
圖7-3電纜故障波形
測試體會:
剛開始對B相進行沖閃時，放電不充分，沖閃脈沖電流波形不典型，很難準確測距，分析原因，可能是由于故障點處有水氣引起的。沖閃幾次待故障點溫度升高后，放電就充分了，脈沖電流波形也就容易分析了。
