電纜在我們的日常生活中有著非常重要的應用場景，可以說我們的生活無法離開電纜。為了保證電纜的正常使用，需要定時對電纜進行檢測維護。如果電纜發生故障，要及時找出故障點，進行檢修。電纜故障檢修方法有很多，今天主要給大家介紹一下高壓電纜故障檢測方法中的一個，脈沖閃絡法。


　　

　　對于高阻故障，由于故障點電阻較大，此點的反射系數很小或幾乎等于零，用低壓脈沖法測量時，故障點的反射脈沖幅度很小或不存在反射，因而儀器分辨不出來。常用的高壓閃絡測量法有兩種，即直流高壓閃絡測量法（簡稱直閃法）和沖擊高壓閃絡法（簡稱沖閃法）。

　　

　　一、直流高壓閃絡法（簡稱直閃法）

　　

　　當故障電阻極高，尚未形成穩定電阻通道之前，可利用逐步升高的直流電壓施于被測電纜。至一定電壓值后故障點首選被擊穿，形成閃絡，利用閃絡電弧對所加入電壓形成短路反射，反射回波在輸入端被高阻源形成開路反射。這樣電壓在輸入端和故障點之間將多次反射，直至能量消耗殆盡為止。

　　

　　二、沖擊高壓閃絡法（簡稱沖閃法）

　　

　　當故障電阻降低，形成穩定電阻通道后，因設備容量所限，直流高壓加不上去，此時需改用沖擊電壓測試。直流高壓經球間隙對電纜充電直至擊穿，仍用其形成的閃絡電弧產生短路反射。在電纜輸入端需加測量電感L以讀取回波。電波在故障點被短路反射，在輸入端被L反射，在其間將形成多次反射。因電感L的自感現象，開始由于L的阻流作用呈現開路反射，隨著電流的增加經一定時間后呈現短路反射。而整個線路又由電容C和電感L又組成一個L—C放電的大過程。因此，在線路輸入端所呈現的波過程是一個近于衰減的余弦曲線上迭加著快速的脈沖多次反射波。

　　

　　三、高壓電纜故障檢測儀使用方法

　　

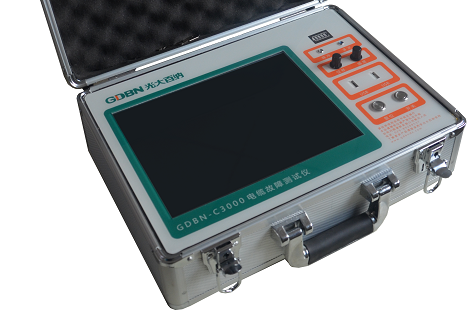

　　一般高壓電纜故障為高阻故障，使用高壓閃絡法測故障點距離。本方法使用ST-330B型電纜故障測距儀作為實驗設備。

　　

　　1、接線方式

　　

　　首先，按要求完成高壓閃絡的接線；然后，用雙夾測試線將采樣器與測距主機相連接，再把采樣器放置于高壓電容器的接地線旁邊。

　　

　　2、設備操作

　　

　?。?）開機，將采樣方法選為閃絡，脈沖寬度默認，電纜類型選擇實物類型，讀取精度默認。

　　

　?。?）使用高壓設備對電纜進行放電，然后點擊右側橙色采樣按鈕，設備開始采樣，直到采到波形為止，再次按采樣鍵可以停止采樣。

　　

　　（3）研讀波形，將游標尺移動到一個波形的起始點和終止點，讀取波形，左上角會自動測出故障點距離。

　　

　　關于高壓電纜故障檢測方法的相關內容，到今天就給大家介紹完了，希望可以給有需要的人帶來一定的幫助哦！
