電出現在1831年。在那之前，人們使用的照明工具就是煤油燈。電的出現完全打破了人們傳統的照明方式，電豐富了我們的生活，讓人們的生活方式邁向了另一個次元。而電纜作為傳輸電能的工具，也是非常重要的。如果電纜出現故障該怎么辦呢？別急有電纜路徑儀呢，我們接下來就看看電纜路徑儀的使用流程。


　　

　　電纜路徑儀的使用流程：（1）將儀器的測試線（輸出端的Q9電纜）接在被測電纜的好相上。紅色線夾接被測電纜線芯，黑色線夾接地線，然后開機。注意：關機時，應先關閉路徑儀的電源，再斷開測試線。

　　

　　（2）探棒接于定點儀的輸入插孔，定點儀工作于路徑狀態，耳機插頭插入定點儀的輸出插孔乙探棒（繞有線圈的磁棒）與地面垂直（音谷法）并左右移動，在耳機中聽到的音頻信號，

　　

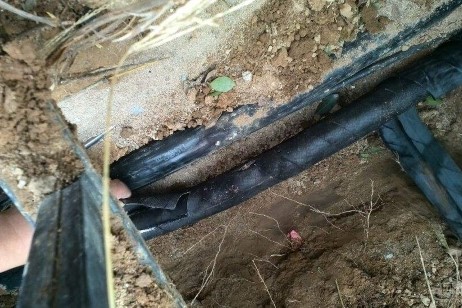

　　（嘟嘟聲）大小不同，當信號最小（音谷點）時，探棒下面即是電纜的埋設位置。一邊向前走，一邊左右擺動探棒，耳機中聽到的音量最小點（音谷點）的連線即為地下電纜的埋設路徑。

　　

　　（3）一般情況下，輸出不宜過大，以信號清晰為原則，以防止在多根電纜并列運行的情況下，由于相互感應而產生測量偏差。

　　

　　（4）若欲判斷電纜的埋設深度，如前所述，可在已測準的電纜路徑上的某一點，將探棒與地面傾斜45°,垂直于該段電纜路徑的走向，向左或右移動，當耳機中音量信號最小時，探棒所平移的距離，即為電纜的埋設深度。

　　

　　（5）在測試電纜較長(一般為800m以上)時，電纜的終端可以短路，以增大電纜沿途的信號強度。當電纜較短時，由于其直流阻抗較低，不可將被測電纜終端短路，必須終端開路，否則路徑儀將發生“自保”而停止工作。

　　

　　（6）當電纜發生三相短路故障，且故障距離較近時，為避免路徑儀的自保現象，可在路徑儀與被測電纜之間串接一個200左右的10W電阻，以確保信號的正常輸出。

　　

　　（7）若探棒有故障需要修理時，可參考以下數據：在φ10 x140mm的中波磁棒上，繞285匝漆包線，兩端并聯0.2μF的電容器，構成15kHz諧振回路。在70匝處抽頭。與插頭的隔離芯線相連接，在線圈的始端與隔離線相連接。

　　

　　以上就是電纜路徑儀的使用流程。小編在這里溫馨提示大家，使用的時候一定要按照流程操作，注意安全。
