兩種不同的電纜識別儀查找方法分享
時間: 2020-08-11 10:50
瀏覽次數：

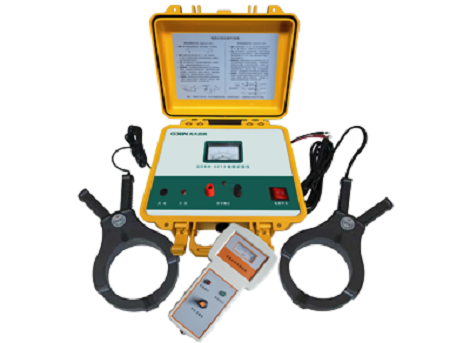

電纜識別儀一般用于從一捆電纜中識別電纜。它由信號發生器，帶傳感器的接收器和布線組成。它是電纜安裝，遷移，維護和故障處理中的常用設備。根據使用條件，電纜標識符可以分
電纜識別儀一般用于從一捆電纜中識別電纜。它由信號發生器，帶傳感器的接收器和布線組成。它是電纜安裝，遷移，維護和故障處理中的常用設備。根據使用條件，電纜標識符可以分為帶電電纜標識符和不帶電電纜標識符。讓我們談?wù)勊鼈兏髯缘牟檎沂褂梅椒ā?br />
帶電電纜識別儀查找方法
線路在帶電時，我們不能影響正常運行，在對帶點電纜識別時，采用的是感應法測量，通過卡鉗發射高頻信號，接收機接收到信號特征后通過軟硬件濾波，在進行相位識別，當接收卡鉗按照電流方向卡電纜時，被識別的電纜電流表右偏，同時伴有聲光指示。
而其它的電纜電流方向與被識別電纜的電流方向相反，其電流表指針左偏。沒有聲光指示。這就體現了被識別的目標電纜的唯一性。很容易將被識別電纜從多根電纜中區別出來，由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，從原理上講，識別的電纜不受被識別電纜長度的限制。
不帶電電纜識別儀查找方法
不帶電電纜識別儀的查找方法基本與帶電識別相通，發生器將周期性的單極性電壓脈沖饋入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準。
流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反，通過接收機探測流過電纜電流方向以及它的大小，它帶有放大器并串聯在電路中，傳感器鉗住被測電纜，電流流過電纜產生的磁場在傳感器的線圈中感應出電壓，該電壓極性由電流方向和傳感器線圈的方向決定，從而達到電纜的識別作用。
就目前而言，電纜識別儀在電纜故障排查及維修等方面的作用越來越大，也被越來越多的電力公司或維修人員所應用，以上關于小編對電纜識別儀的查找方法介紹，不同的方法不同的需求，希望能夠?qū)Ω魑慌笥延兴鶐椭?/div>
