在使用高壓電力電纜的過程中，如果出現故障，會造成供電中斷。需要及時檢測，快速查找故障點，使用電纜故障檢測儀。簡要介紹了電纜故障測試儀的功能。


電纜故障測試儀的系統組成：電纜故障測試儀由測試主機、路徑信號發生器、路徑信號接收器和定位器組成。


電纜故障測試儀包括集成計算機、低壓脈沖產生和數據處理等功能，可用于測試故障距離，也可用于測量電纜長度和電纜中電波的傳播速度。路徑信號發生器產生頻率為30kHz、幅值為30V的間歇正弦波信號，用于尋找電纜路徑。路徑信號接收器用于接收路徑信號，確定電纜的方向并估計電纜的埋深。定位器用于準確定位故障點。




電纜故障測試儀技術性能：


1。故障測試系統：可測試電力電纜的各種故障，同軸通信電纜、市話電纜的開路、短路故障。它可以測量任何已知長度的電纜中的波傳播速度。試驗距離不得小于16km


2。路徑信號發生器：輸出信號頻率30kHz，振蕩模式，間歇


3。定位器：測試靈敏度：50Ω內阻信號源輸出300Hz信號，當輸出維持在2V，信噪比大于20:1時，定點儀輸入信號不大于10μv。輸入阻抗：不小于1.2kΩ。


故障測試方法：


故障測試一般分為以下步驟：


首先，了解故障電纜的基本情況：用高阻表和萬用表測量故障電纜的絕緣電阻，用低壓脈沖測量電纜的全長，有無斷線、短路等

秒，根據故障的具體情況確定合適的測試方法，并測量電纜故障距離。一般將直流電阻值低于100Ω的斷線故障和電纜故障稱為低電阻（開路）故障，用低壓脈沖法測試，其它故障用閃光法或直接閃光法測試。

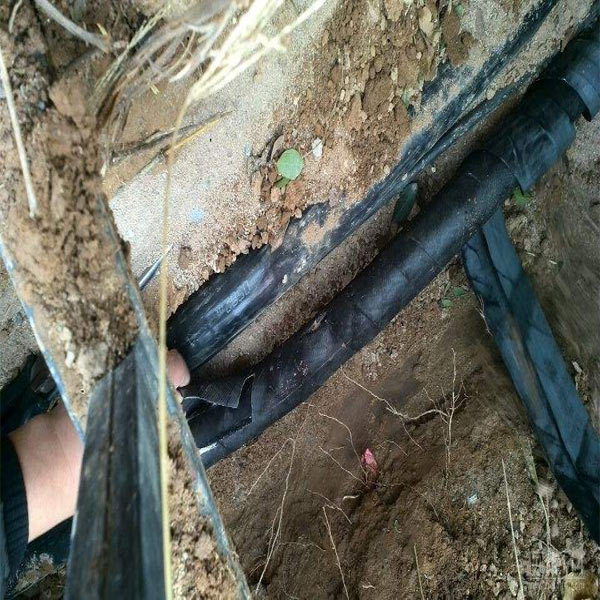

第三，檢測故障點附近電纜的埋深和路徑。

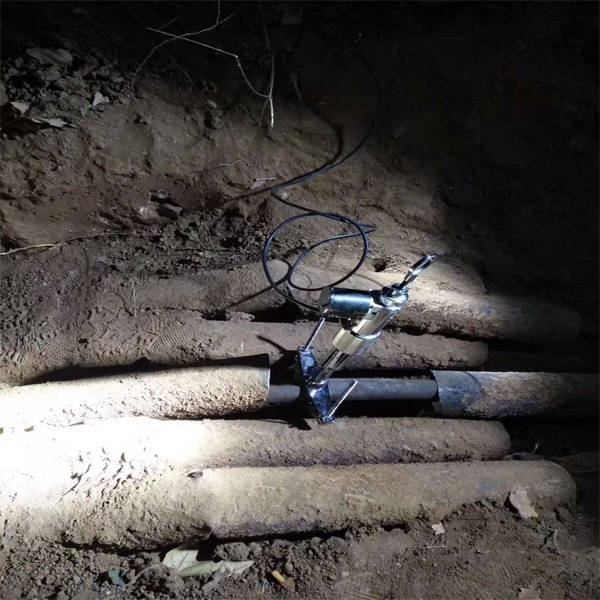

確定故障點的準確位置。測試前，斷開電纜始端和末端的所有導線。

測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的輸入信號幅度和波形的上下位置。
