電纜識別儀是將特殊的脈沖調制信號通過連接線注入電纜，產生特定的頻率特性信號，然后由接收機接收信號，根據信號的大小和幅度判斷電纜識別的正確性。帶電電纜識別儀由信號發生器和接收器組成，攜帶方便，成功率高，可用于電力電纜架設和遷移，維修和故障處理是眾多電纜中的一種。下面是如何使用它。



1。發射機接線方法


將傳輸卡鉗的紅色和黑色接線插頭插入信號發生器對應的兩個紅色和黑色端口，將傳輸卡鉗a（見標識）卡在標識的電纜上，箭頭指向電纜終端，已識別電纜的兩端應可靠接地，對于非工作電纜，也可用傳輸卡鉗將信號耦合在非工作電纜上進行識別，但要求電纜兩端均可靠接地，兩端芯線均可靠接地。




2。校準過程


在離發射卡鉗兩米遠的已識別電纜上，將接收卡鉗B夾在電纜上。卡鉗上的箭頭必須指向電纜終端，然后檢查電流方向和測試連接方向。此時接收電流表指針必須向右偏，并有聲光提示，如下圖所示。如果接收卡鉗B上的箭頭指向發射源端，則無聲光提示，電流表指針向左偏轉，記住接收卡鉗表偏轉方向。


3。識別過程是

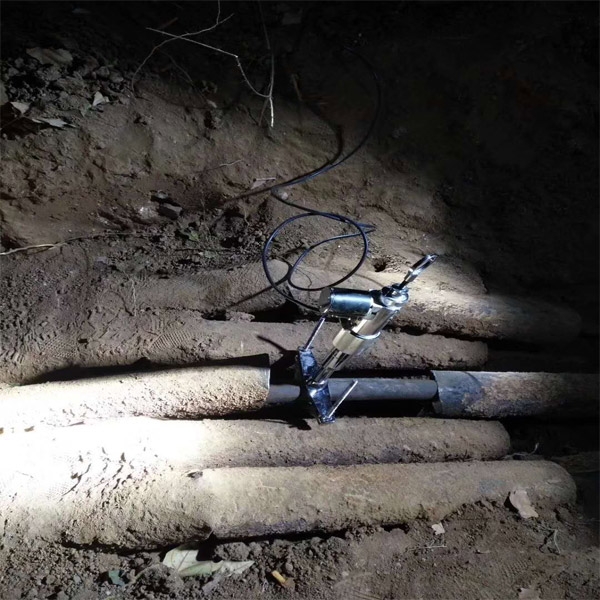

在識別點，使用接收卡鉗B識別每條電纜。識別時，確保接收卡鉗上的箭頭始終指向電纜的終端方向，并逐個對電纜進行卡測試。在已識別的電纜上，接收器的電流表指針必須向右偏轉，同時聲光報警提示。另一根電纜上，接收器的電流表是指指針必須向左偏轉，沒有聲光報警提示。接收器電流表指針向右偏轉。同時，聲光報警提示是需要查找和識別的電纜。這個測試結果是獨一無二的，也就是說，不管電纜溝里有多少根電纜，當用接收卡鉗B來識別每根電纜時，只有一根電纜（要搜索并識別電纜上接收器電流表的指針）向右偏轉，同時聲光報警提示。




提醒

帶電電纜識別儀在進行帶電作業時采用的是“耦合法”,受到線路電流的影響，鉗口會產生感應電流引起振動、發熱等現象，請您不用擔心，這個不會影響使用。
