光大百納電子綜合電纜故障測試系統研發問世
時間: 2022-10-27 19:35
瀏覽次數：
我公司在研發生產電纜故障測試儀的同時，長期致力于電纜故障測試技術的服務和研究，終于誕生了用戶期望的、國內獨一的“綜合電纜故障測試系統”。
研發意義
電纜故障測試儀的研發生產在國內已有三十多年歷史，從早期的電橋到近期的時域現已發展到二次脈沖（多次脈沖）、三次脈沖，這些變化都是解決測距的問題，但是在路徑和定點方面一直沒有突破。我公司在研發生產電纜故障測試儀的同時，長期致力于電纜故障測試技術的服務和研究，為客戶解決了很多疑難問題，得到廣大用戶的信賴和支持，同時我們把現場的問題帶了回來，有針對性研究，終于誕生了用戶期望的、國內獨一的“綜合電纜故障測試系統”。該產品的研發成功，解決了多年來困擾供電部門帶電尋徑、帶電識別的問題；解決了故障電纜準確路徑尋測難的問題；解決了電力輸送電纜死短路無法定點的問題；開辟了電纜尋徑、故障定點新領域，打破了國外產品在中國的壟斷。

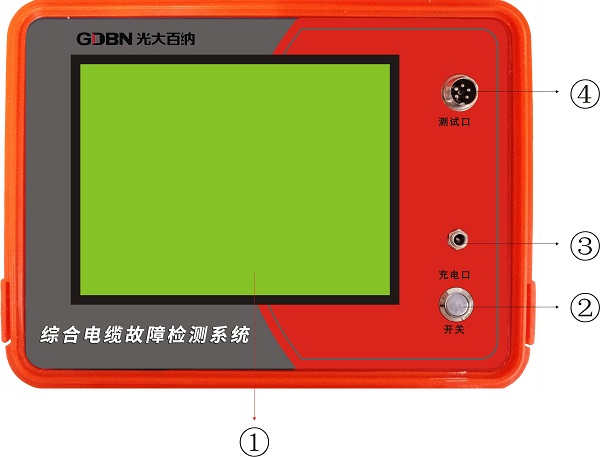

綜合電纜故障測試系統面板
1、工作原理
本儀器是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎、以跨步電壓理論為依據，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。
電磁波在傳輸過程中的反射原理：在傳輸線阻抗失配狀態下,電磁波傳播到終端時，碰到的阻抗已不是沿傳輸線上各點的阻抗值 ，這就相當于傳播的媒質在終端處發生了變化。例如終端開路，阻抗無窮大，當電磁波傳播到終端時，既不能繼續向前傳播，又沒有負載接收能量，于是電磁波只能由線路終端向始端回送，這種電磁波的返轉傳播（即回送）現象就叫反射。
1.1 電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫€探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周?chē)a(chǎn)生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
1.2 跨步電壓：首先，要保證線路中的電能有流向大地的點（漏電點），在此點周?chē)蜁?huì)形成電場，它以漏電點為中心以電勢的形式，均勻遞減向外擴散，同一圓周電勢相等。其次，要有能檢測電勢差的電路，測出等電勢圓周，圓心即為漏電點（電纜故障點）。這就是本儀器跨步電壓定點的理論根據。
電磁波在傳輸過程中的反射原理：在傳輸線阻抗失配狀態下,電磁波傳播到終端時，碰到的阻抗已不是沿傳輸線上各點的阻抗值 ，這就相當于傳播的媒質在終端處發生了變化。例如終端開路，阻抗無窮大，當電磁波傳播到終端時，既不能繼續向前傳播，又沒有負載接收能量，于是電磁波只能由線路終端向始端回送，這種電磁波的返轉傳播（即回送）現象就叫反射。
1.1 電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫€探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周?chē)a(chǎn)生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
1.2 跨步電壓：首先，要保證線路中的電能有流向大地的點（漏電點），在此點周?chē)蜁?huì)形成電場，它以漏電點為中心以電勢的形式，均勻遞減向外擴散，同一圓周電勢相等。其次，要有能檢測電勢差的電路，測出等電勢圓周，圓心即為漏電點（電纜故障點）。這就是本儀器跨步電壓定點的理論根據。
2、儀器特點
2.1發射機特點
1）可測380V以下等級所有電纜的高、低阻故障，適應面廣。
2）采用國際最先進的低壓脈沖法
3）具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
4）恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。
5）檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
6）超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
7）具有計算機通訊接口，可方便將數據及圖形保存在計算機內。
8）無測試盲區。
9）內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
2.2接收機特點
1) 便攜輕巧，使用方便，充電電池供電，一人即可操作，四項測試一次完成。
2) 數字化設計，軟件控制，性能穩定、可靠。
3) 所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
4) 接收機具有缺電報警和自動關機功能，15分按鍵無操作關機等功能；
5）接收機可接A字或探損桿采用跨步電壓法定點；
1）可測380V以下等級所有電纜的高、低阻故障，適應面廣。
2）采用國際最先進的低壓脈沖法
3）具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
4）恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。
5）檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
6）超大觸摸液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
7）具有計算機通訊接口，可方便將數據及圖形保存在計算機內。
8）無測試盲區。
9）內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
2.2接收機特點
1) 便攜輕巧，使用方便，充電電池供電，一人即可操作，四項測試一次完成。
2) 數字化設計，軟件控制，性能穩定、可靠。
3) 所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
4) 接收機具有缺電報警和自動關機功能，15分按鍵無操作關機等功能；
5）接收機可接A字或探損桿采用跨步電壓法定點；
2.3 儀器組成
1）綜合電纜故障測試系統發射機 一臺
2）綜合電纜故障測試系統接收機 一臺
3）儀器適配充電器 兩個
4）儀器輸出線 一組
5）A字架 一把
6）耦合鉗 一把
2）綜合電纜故障測試系統接收機 一臺
3）儀器適配充電器 兩個
4）儀器輸出線 一組
5）A字架 一把
6）耦合鉗 一把
2.4 儀器參數
2.4.1 發射機---定點方式
1）輸出信號：五種輸出模式低頻交流、高頻交流、直流脈沖、絕緣阻抗測量、外部電壓測量。
2）輸出功率：恒功率輸出，25%、50%、75%、100%四檔（最大不小于6瓦）。
3）輸出模式：直連法、耦合法。
4）阻抗顯示：100兆歐以內。
5）負載匹配：1—10K歐。
6）顯示界面：彩色液晶中文、數字、圖形顯示，自帶背光。
2.4.2發射機---測距方式
1）測試方法：低壓脈沖法、高壓閃絡法
2）數據采樣速率：80MHz、40 MHz
3）測試距離：＞30Km。
4）讀數分辨率：1m。
5）系統測試精度：小于50cm。
6）測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“1”、 “2” “8”微秒。
7）具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀 器內，供隨時調用觀察。可以儲存大量的現場測試波形。
1）輸出信號：五種輸出模式低頻交流、高頻交流、直流脈沖、絕緣阻抗測量、外部電壓測量。
2）輸出功率：恒功率輸出，25%、50%、75%、100%四檔（最大不小于6瓦）。
3）輸出模式：直連法、耦合法。
4）阻抗顯示：100兆歐以內。
5）負載匹配：1—10K歐。
6）顯示界面：彩色液晶中文、數字、圖形顯示，自帶背光。
2.4.2發射機---測距方式
1）測試方法：低壓脈沖法、高壓閃絡法
2）數據采樣速率：80MHz、40 MHz
3）測試距離：＞30Km。
4）讀數分辨率：1m。
5）系統測試精度：小于50cm。
6）測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“1”、 “2” “8”微秒。
7）具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀 器內，供隨時調用觀察。可以儲存大量的現場測試波形。
- 能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離。
- 采用7.4V/6AH鋰電池供電，連續使用時間大于6小時。
- 工作條件：溫度-10℃～+45℃，相對濕度 90%。
2.4.3接收機
接收機具有“基本”和“外設”兩種接收方式，當模式為“A字架”模式時，按頻率鍵可進入“外設”接收方式，再次按下頻率鍵退出“外設”接收方式，只有在A字架模式才能進入“外設”接收方式。
3. 基本接收方式
1）接收頻率：接收三種不同頻率的正弦交流信號，分別是低頻、高頻、直流脈中、50HZ無源交流頻率
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（A字架、耦合鉗）、脈沖法。
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：彩色液晶，中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍000——100db。
6) 探測長度：直連電纜時，最長15KM。.
耦合電纜時，一次耦合可測3Km，多次耦合無限遠。
7）深度測量：直讀探測深度，范圍 000—250cm。
80%法測深度，范圍 000—250cm（感應）@cm（直連）
8）電流測量：直讀電流，范圍000—999mA.
9) 探測精度：埋深的5%
10）電 源：標準5號1.2V充電電池6節，充放電500次。
11）待機時間：大于5小時，電量提示。
12）過熱過流：自動保護。
13）工作溫度：-10℃—40℃。
14）體 積：650×110×230mm
15）重 量：2.3Kg
4.外設接收方式
1）顯示方式：彩色液晶實時波形顯示，保證了測試的準確度。
2）方 向：波形左右箭頭指示。
3）靈 敏 度：0.30mV。
接收機具有“基本”和“外設”兩種接收方式，當模式為“A字架”模式時，按頻率鍵可進入“外設”接收方式，再次按下頻率鍵退出“外設”接收方式，只有在A字架模式才能進入“外設”接收方式。
3. 基本接收方式
1）接收頻率：接收三種不同頻率的正弦交流信號，分別是低頻、高頻、直流脈中、50HZ無源交流頻率
2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（A字架、耦合鉗）、脈沖法。
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：彩色液晶，中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍000——100db。
6) 探測長度：直連電纜時，最長15KM。.
耦合電纜時，一次耦合可測3Km，多次耦合無限遠。
7）深度測量：直讀探測深度，范圍 000—250cm。
80%法測深度，范圍 000—250cm（感應）@cm（直連）
8）電流測量：直讀電流，范圍000—999mA.
9) 探測精度：埋深的5%
10）電 源：標準5號1.2V充電電池6節，充放電500次。
11）待機時間：大于5小時，電量提示。
12）過熱過流：自動保護。
13）工作溫度：-10℃—40℃。
14）體 積：650×110×230mm
15）重 量：2.3Kg
4.外設接收方式
1）顯示方式：彩色液晶實時波形顯示，保證了測試的準確度。
2）方 向：波形左右箭頭指示。
3）靈 敏 度：0.30mV。
